GB/T30431-2020实验室气相色谱仪-仪器正常工作条件

发布日期：2020-07-13 00:00 来源：http://www.dlltkj.net 点击：

实验室气相色谱仪的缩略语

下列缩略语适用于本文件。

TCD：热导检测器(Thermal Conductivity Detector)

FID：氢火焰离子化检测器(Flame Ionization Detector)

ECD：电子捕获检测器(Electron Capture Detector)

FPD：火焰光度检测器(Flame Photometric Detector)

NPD：氮磷检测器(Nitrogen Phosphorous Detector)

4要求

4.1仪器正常工作条件

仪器在下列条件下应能正常工作：

a) 环境温度：5 °C〜35 °C；

b) 相对湿度：20 %〜80 %；

c) 周围无强电磁场干扰，无腐蚀性气体和无强烈震动；

d) 供电电源：交流电压220 V±22 V,频率50 Hz±0.5 Hz；

e) 接地要求：仪器可靠接地(接地电阻≤4 Ω )；

f) 通风良好,无强烈对流。

4.2外观要求

外观应满足如下要求：

a）外观整齐、清洁，表面无明显剥落、擦伤、露底及污垢；

b）所有铭牌及标志应耐久和清楚，内容符合相关法规、标准的要求；

c）所有紧固件不得松动、各种调节件灵活，功能正常；

d）零件表面不得锈蚀；

e）仪器可拆部分应能无障碍地拆装。

4.3安全要求

4.3.1 接触电流

4.3.1.1在正常工作条件下，仪器接触电流应不大于0.5 mA（有效值）或0.7 mA（峰-峰值）。

4.3.1.2在单一故障条件下，仪器接触电流应不大于3.5 mA（有效值）或5 mA（峰-峰值）。

4.3.2 介电强度

电源相、中连线与机壳间承受1 500 V、50 Hz交流电压，历时1 mm应无击穿和飞弧现象。

4.3.3保护接地

保护接地电阻应不大于0.1Ω。

4.3.4安全保护标识

对于安装放射源检测器的仪器，应在其外部有放射源安全图案及标识；仪器的高温加热区应有防烫伤标识。

4.4气路系统密封性

在室温条件下，载气、燃气及助燃气的气路系统在0.3 MPa下,30 min压降应不大于0.01 MPa。

4.5载气流量稳定性

配置TCD和ECD的仪器，载气流量稳定性应不大于1%/10 min。

4.6柱箱温度控制系统

4.6.1温度控制范围：最低可控温度不应高于室温以上20 °C, 最高工作温度不应低于350 °C。

4.6.2温度稳定性：应不大于0.5%。

4.6.3设定温度的最小调节量：应不大于1℃。

4.6.4温度均匀度：应不大于2.5%。

4.6.5设定温度与实际温度之间的偏差：应不超过士3%。

4.6.6程序升温重复性：应不大于1% 。

4.7检测器系统性能要求

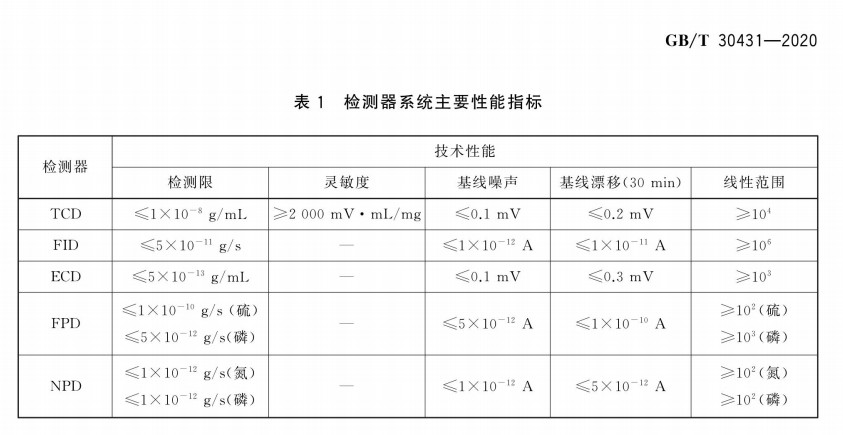

检测器系统性能要求见表1。

GB T30431-2020实验室气相色谱仪

4.8毛细管系统

进样系统分流比范围：5 : 1～100 ： 1。

4.9启动时间

仪器检测器不同，启动时间有差异，要求如下：

a）对带有TCD和ECD的仪器.其启动时间应不大于4 h；

b）对带有FID、FPD和NPD的仪器，其启动时间应不大于2 h。

4.10定性重复性

仪器的定性重复性应不大于1% 。

4.11定量重复性

仪器的定量重复性应不大于3% 。

4.12 高低温环境适应性

在低温、高温环境下，仪器的基线噪声、基线漂移应满足4.7的要求。

4.13 电源电压适应性

在电源电压变化条件下，仪器的基线噪声、基线漂移、定性重复性和定量重复性应满足4.7, 4.10和 4.11的要求。

4.14运输、运输贮存

仪器在运输包装状态下，包括低温贮存、高温贮存、跌落、交变湿热，按GB/T 11606—2007表1中运输、运输贮存的要求进行试验。其中：高温55℃；低温一20℃；交变湿热相对湿度95%、温度55 ℃；倾斜跌落高度250 mm。试验后，包装箱不应有较大变形和损伤，受试仪器不应有变形松脱、涂覆层剥落等机械损伤；将仪器置于正常工作条件下进行检验，应符合4.2～4.11的要求。
