用气相色谱法测定绝缘油中溶解气体的组分含量

发布日期:2018-07-24 00:00 来源:http://www.dlltkj.net 点击:

    用气相色谱法测定绝缘油中溶解气体的组分含量,是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障,以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

    一般地,色谱分析可以分析出变压器绝缘油中溶解气体的含量,主要有氢气、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳等。(甲烷、乙烷、乙烯、乙炔四种气体的总和,称之为总烃。)

    对上述气体的含量进行分析,可以判断变压器内部的状态是否正常。

    变压器在发生突发性事故之前,绝缘的劣化及潜伏性故障在运行电压下将产生光、电、声、热、化学变化等一系列效应及信息。对于大型电力变压器,目前几乎是用油来绝缘和散热,变压器油与油中的固体有机绝缘材料(纸和纸板等)在运行电压下因电、热、氧化和局部电弧等多种因素作用会逐渐变质,裂解成低分子气体;变压器内部存在的潜伏性过热或放电故障又会加快产气的速率。随着故障的缓慢发展,裂解出来的气体形成泡在油中经过对流、扩散作用,就会不断地溶解在油中。同一类性质的故障,其产生的气体的组分和含量在一定程度上反映出变压器绝缘老化或故障的程度,可以作为反映电气设备异常的特征量。

    从预防性维修制形成以来,电力运行部门通过对运行中的变压器定期分析其溶解于油中的气体组分、含量及产气速率,总结出了能够及早发现变压器内部存在潜伏性故障、判断其是否会危及安全运行的方法即油色谱分析法。油色谱分析法是将变压器油取回实验室中用色谱仪进行分析,不仅不受现场复杂电磁场的干扰,而且可以发现油设备中一些用介损和局部放电法所不能发现的局部性过热等缺陷。


绝缘油色谱分析仪性能特点

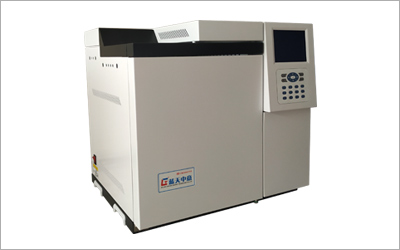

绝缘油色谱分析仪

绝缘油色谱分析仪配有TCD、FID和高效甲烷转化器,提高对各组分的检测灵敏度。
一次进样可同时分析H2、O2、N2、CO、CO2、CH4、C2H4、C2H6、C2H2九组分。
一台绝缘油色谱分析仪既可做特征气体的分析又可做含气量的检测。
色谱工作站可自动对分析结果进行故障诊断。



1.采用4.3英寸触屏液晶中文显示,各路温度、操作条件实时显示
2.开机自检,五路独立控温;
3.任一路传感器断路,仪器自动显示报警;
4.高精度双重稳定气路,最多可同时安装四种检测器;
5.四路外部事件功能支持多阀切换;
6.可选配电子流量压力显示系统及内置工作站装置。



绝缘油色谱分析仪的技术指标

氢火焰离子化检测器(FID):

1.控温范围:室温+5℃~300℃

2.检测限:0.05ppm(以甲烷计)

3.线性范围:107



热导检测器(TCD):

1.控温范围:室温+5℃~300℃

2.灵敏度:8000mv.ml/mg

3.线性范围:104

4.桥流范围:0-200mA,带载气断气保护



绝缘油色谱分析仪规格:

1.外型尺寸:580 x 550 x 500(mm)

2.输入电源:AC220V±10%50Hz 2KW

3.整机重量:约35kg
